罗茨水环真空机组

罗茨水环真空机组 有一种机械,广泛地用于化工、食品升华干燥、高空模拟试验等的抽真空系统中,那就是罗茨真空水环机组。产品选择尤其重要,如JZJ2B型罗茨水环真空机组它不仅可


产品详情

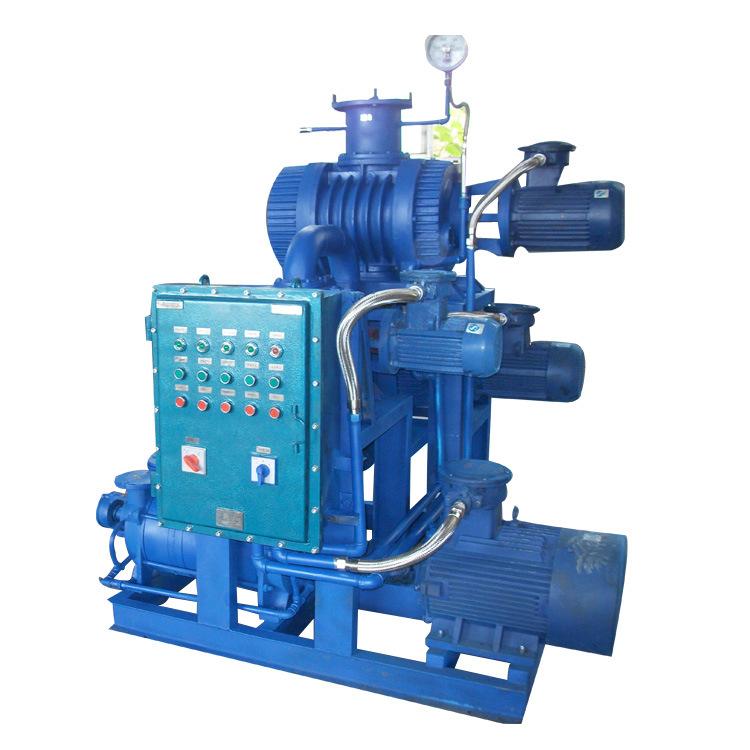

罗茨水环真空机组

       有一种机械,广泛地用于化工、食品升华干燥、高空模拟试验等的抽真空系统中,那就是罗茨真空水环机组。产品选择尤其重要,如JZJ2B型罗茨水环真空机组它不仅可以用来抽除一般气体,还可以抽吸含有水份及少量灰尘的气体。它与一般机械真空泵相比具有不怕油污染,不怕水气及微尘等优点;和一般水环真空泵相比,具有极限真空度高及在较高真空度工况下抽速大的优点。 
       JZJ2B型罗茨水环真空机组是由ZJP型罗茨真空泵做为主抽泵,2BV型水环真空泵或罗茨水环真空机组作为前级泵组成的抽气机组。是轻纺、食品、化工、制药等行业领域的干燥、脱水及真空除气的一种理想的真空抽气设备也是各大行业用的很多的真空机组。

一、罗茨水环真空机组特点:

      1.JZJ2B系列罗茨水环真空机组采用了高效节能的2BV型水环真空泵作为前级泵,所以JZJ2B系列罗茨水环真空机组JZJ2S系列罗茨水环真空机组具有效率高、结构紧凑、无泄露(2BV系列水环真空泵为机械密封标准设计,不同于2SK系列水环真空泵的盘根密封)、耐腐蚀(2BV系列采用304不锈钢叶轮)、防护等级高的优点。

      2.罗茨水环真空机组的前级泵的工作液多采用水,也可采用有机溶剂(可用甲醇、乙醇、二甲苯、**等有机溶剂)或其它液体,将前级泵作为闭路循环系统使用,大大减少了对环境的污染,同时大大提高了对有机溶剂的回收。其极限真空度由工作液的饱和蒸汽压决定。
二、罗茨水环真空机组型号表示方法:
罗茨水环机组型号说明
三、罗茨水环真空机组的选型注意事项:

       一、了解被抽气体成分,气体中是否含有可凝蒸气、有无颗粒灰尘、有无腐蚀性等。选择真空泵时,需要知道气体成分,针对被抽气体选择相应的泵。如果气体中含有蒸气、颗粒、及腐蚀性气体,应该考虑在JZJ2B系列罗茨水环真空机组的进气口管路上安装辅助设备,如冷凝器、除尘器等。

       二、罗茨真空机组的工作压力应该满足真空设备的极限真空及工作压力要求。如:某真空干燥工艺要求10mmHg(绝压)的工作压力,选用的真空泵的极限压力至少要2mmHg,最好能低于1mmHg。通常选择泵的极限压力要高于真空设备工作压力半个到一个数量级。

       三、正确的选择罗茨水环真空机组的工作点。罗茨水环真空机组的正常工作范围为最高吸入压力~极限压力×5。例:JZJ2B150-2.1罗茨水环真空机组的正常工作范围为:6000Pa~125Pa,该工作范围为主泵开启后的正常工作压力范围,该机组在此工作范围之内效率最佳。

       四、真空机组在其工作压力下,应能排走真空设备工艺过程中产生的全部气体量。

       五、根据实际工况条件选用合适的机组配置。例如:JZJ2B300-4.1机组及JZJ2B300-2.1机组的最大抽气速率及极限压力都是相同的,所不同的是它们的工作范围及消耗的功率不同,JZJ2B300-4.1机组正常工作范围为2000Pa~125Pa,而JZJ2B300-2.1机组的正常工作范围为
5000Pa~125Pa,很明显JZJ2B300-2.1机组的正常工作范围更宽,但其所消耗的功率也更大。如果能确认被抽系统的工作压力<2000Pa时,应优先选用JZJ2B300-4.1机组以节约能源。如果要求JZJ2B系列罗茨水环真空机组对系统有较强的预抽能力且机组需较长时间工作在较高压力时,则选用具有更大的前级泵的JZJ2B300-2.1机组更为合适。

四、罗茨水环真空机组主要性能参数表:
机组型号 泵型号 抽速
L/s
最 高吸 入压 力Pa 极限压力Pa(绝压) 总功率
KW
主泵 前级泵 水环机组 油环机组
JZJ2B30-1 ZJ30 2BV5110 30 12000 267 80 4.75
JZJ2B70-2 ZJ70 2BV5110 70 6000 5.5
JZJ2B70-1 ZJ70 2BV5111 70 12000 7
JZJ2B150-2A ZJ150 2BV5111 150 6000 8.5
JZJ2B150-2B ZJ150 2BV5121 150 8000 10.5
JZJ2B150-1 ZJ150 2BV5131 150 10000 14
JZJ2B300-2A ZJ300 2BV5131 300 4000 15
JZJ2B300-2B ZJ300 2BV5161 300 5000 19
JZJ2B30-2.1 ZJ30 ZJ30、2BV2071 30 8000 67-25 0.8 5.35
JZJ2B70-2.1 ZJ70 ZJ30、2BV5110 70 6000 6.25
JZJ2B150-2.1 ZJ150 ZJ70、2BV5111 150 6000 10
JZJ2B150-4.1 ZJ150 ZJ30、2BV5110 150 3000 7.75
JZJ2B300-2.1 ZJ300 ZJ150、2BV5131 300 5000 18
JZJ2B300-2.2 ZJ300 ZJ150、2BV5121 300 4000 14.5
JZJ2B300-4.1 ZJ300 ZJ70、2BV5111 300 2000 11
JZJ2B600-4.1 ZJ600 ZJ150、2BV5131 600 1500 19.5
JZJ2B600-2.2 ZJ600 ZJ300、2BV5161 600 2000 24.5
JZJ2B1200-4.2 ZJ1200 ZJ300、2BV5161 1200 1000 30
JZJ2B30-2.1.1 ZJ30 ZJ15、ZJ15、2BV2061 30 8000 0.5 0.05 3.35
JZJ2B70-2.2.1 ZJ70 ZJ30、ZJ15、2BV2061 70 4000 4.3
JZJ2B70-2.1.1 ZJ70 ZJ30、ZJ30、2BV5110 70 6000 7
JZJ2B150-2.2.1 ZJ150 ZJ70、ZJ30、2BV5110 150 3000 9.25
JZJ2B300-2.2.1 ZJ300 ZJ150、ZJ70、2BV5111 300 3000 14
JZJ2B300-4.2.1 ZJ300 ZJ70、ZJ30、2BV5110 300 1200 10.25
JZJ2B600-2.2.1 ZJ600 ZJ300、ZJ150、2BV5131 600 2500 23.5
JZJ2B600-4.2.1 ZJ600 ZJ150、ZJ70、2BV5111 600 1200 15.5
JZJ2B1200-4.2.1 ZJ1200 ZJB300、ZJ150、2BV5131 1200 1000 29
机组型号 泵型号 抽速
L/s
最高吸入压力Pa 极限压力Pa(绝压) 总功率
KW
水环机组 油环机组
主泵 前级泵
JZJ2S30-1 ZJ30 2SK-1.5 30 12000 267 80 4.75
JZJ2S70-2 ZJ70 2SK-1.5 70 6000 5.5
JZJ2S70-1 ZJ70 2SK-3 70 10000 9
JZJ2S150-2 ZJ150 2SK-3 150 6000 10.5
JZJ2S150-1 ZJ150 2SK-6 150 10000 18
JZJ2S300-2 ZJ300 2SK-6 300 4000 19
JZJ2S300-1 ZJ300 2SK-12 300 8000 26
JZJ2S600-2A ZJ600 2SK-12 600 4000 27.5
JZJ2S600-2B ZJ600 2SK-20 600 7000 42.5
JZJ2S70-2.1 ZJ70 ZJ30、2SK-1.5 70 6000 25 0.8 6.25
JZJ2S150-2.1 ZJ150 ZJ70、2SK-3 150 6000 12
JZJ2S300-2.1 ZJ300 ZJ150、2SK-6 300 5000 22
JZJ2S600-2.1 ZJ600 ZJ300、2SK-12 600 4000 31.5
JZJ2S150-4.1 ZJ150 ZJ30、2SK-1.5 150 3000 7.75
JZJ2S300-4.1 ZJ300 ZJ70、2SK-3 300 2000 13
JZJ2S600-4.1 ZJ600 ZJ150、2SK-6 600 1500 25 0.8 23.5
JZJ2S1200-4.1 ZJ1200 ZJ300、2SK-12 1200 1000 37
JZJ2S300-4.2.1 ZJ300 ZJ70、ZJ30、2SK-1.5 300 1200 0.5 0.05 10.25
JZJ2S600-4.2.1 ZJ600 ZJ150、ZJ70、2SK-3 600 1200 17.5
JZJ2S1200-4.2.1 ZJ1200 ZJ300、ZJ150、2SK-6 1200 1000 33
JZJ2S2500-4.2.1 ZJ2500 ZJ600、ZJ300、2SK-12 2500 1000 53.5

注:
1.以上表格为行业推荐标准系列,因在实际生产应用中工作条件的不同,吸入气体压力会发生很多变化,所以在选型时应根据实际抽气过程、气体释放过程、可疑气体冷凝情况、吸入压力的变化时间等进行校核计算或参照现有设备使用情况选型。

2.单泵的技术指标详见各泵参数表。

3.最高吸入压力是指主泵能够启动的最高压力,如果在高于该压力的情况下启动主泵,可能会造成主泵过载。

4.如真空泵电机、电接点真空表、电控柜需防爆,请在订货时注明,上表中的2BV2系列相应改为2BV2-Ex系列,2BV5系列相应改为2BV6系列。

五、罗茨水环真空机组的故障分析与排除

常见故障 产生原因 排除方法
罗茨泵运转中
突然自行停车
罗茨泵过载:
1、罗茨泵反转
2、系统漏气
3、齿轮或传动零件磨损造成转子擦碰
4、电接点真空表控制失灵
1、纠正电机转向
2、检修并排除漏点
3、检修磨损件
4、检修电接点真空表
真空度达不到要求 1、系统漏气
2、前级泵有故障,真空度低
3、罗茨泵密封件损坏
1、检修并排除漏点
2、检查密封件
3、更换密封件
罗茨泵内有水滴及齿轮箱内油污染乳化 1、液环泵启动前注水太猛或停车前没有关闭蝶阀,水进入罗茨泵
2、真空阻液阀损
1、清除水份并换油
2、修复阀门
电机运转不正常 1、电机缺相
2、电源不正常
3、交流接触器损坏
1、检查电源接头是否脱落
2、检查电源是否缺相
3、换交流接触器

罗茨水环真空机组操作实例

JZJ2B600-2.2罗茨水环真空机组一套 一台ZJP600罗茨真空泵 一台ZJP300罗茨真空泵.一台2BV5161水环真空泵.

安装要求:
1)罗茨真空泵进气口与系统相连处安装一只阀门.以便系统与真空设备断开.
2)水环泵排气排水管径不能低于水环泵口径,排水管向上在1米以内,以便排气排水通畅.越低最好.否则会造成排气受阻,电机运行电流升高,直至烧坏电机.
3)电接点真空表根据控制柜接线图接好.水环泵进水口的电磁阀也根据控制柜接线图接好
4)水环泵的进水不能与罗茨泵冷却水串联.
5)安装好放空球阀,进水电磁阀.
6)如需自动操作时.真空表上值调至92KPA..下限值调至88KPA.

1.手动方式启动停车操作:
1) 开启供水阀门.

2) 启动2BV5161水环式真空泵电源.

3) 查看水环式真空泵运作情况,以电流为主,电流是否正常.

4) 当真空表压力指到-0.092MPA,方可开启罗茨300真空泵.

5) 当真空表压力指到-0.094MPA,方可开启罗茨600真空泵.

6) 查看罗茨真空泵运行情况,电流是否正常,声音是否正常.

7) 停车:先停罗茨真空泵,然后打开进气口上方的放空球阀,再停水环真空泵供水阀门,再停水环式真空泵.

2.自动启动停车操作:
1) 自动操作时,必需将真空表的电接点信号线接入控制柜,并将指针调到上限92KPA..下限88KPA.

2) 转换开关打到自动档处.

3) 开启供水阀门.

4) 启动2BV5161水环式真空泵电源.

5) 当真空表压力到92KPA时罗茨300真空泵自动启动. 当压力低于88KPA时罗茨300真空泵自动停止.

6) 当罗茨300真空泵启动后. 600真空泵会延时自动启动.

7) 停车:将转换开关打到停机状态,此时罗茨真空泵停止, 然后打开进气口上方的放空球阀,再停水环真空泵供水阀门,再停水环式真空泵.

3.运行注意事项:
1)水环泵供水是否通畅,排水口是否有排水排气.

2)水环泵和罗茨泵运行电流是否正常.

3)罗茨泵和水环泵是否有导常声音.水环泵在高真空会存在气蚀声,此声音是正常现象,可调节气蚀阀会使声音减小.

4)罗茨泵两侧油室内油的变化,油是否变质,是否减少,变质和减少情况要换油加油,罗茨真空泵加真空泵油即可.

5)罗茨泵的启动真空压力必需在-0.092MPA,如提前启动有可能会造成罗茨真空泵电机烧毁.

6)注意检查真空表读数是否准确.

7)水环泵机封情况,如水环泵缺水情况,机封会烧,水质原因也会影响机封寿命.

8)保持水环泵循环水的温度.尽量保持在40度以下.温度越高,真空度越不好,罗茨泵开机启动时泵内真空泵油应保持在三分之二以上
